HIWIN上银 FSH 上银滚珠丝杆检验报告
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母端盖型FSH
- 类型:
- 属性: HIWIN上银 FSH 上银滚珠丝杆检验报告，-HIWIN上银 FSH 上银滚珠丝杆检验报告-HIWIN上银 FSH 上银滚珠丝杆适合什么机器 上世纪的银滚珠丝杠38年来一直在工业领域发挥着着重要的作用。它具有优异的性能和可靠性，被广泛应用在各种机械设备中。银滚珠丝杠38的特点是传动效率高、运动平稳，可承受较大的载荷，使用寿命长，精度高，维护方便。银滚珠丝杠38通过银滚珠的滚动传动来实现力的传递和运动的转换。滚珠的滚动可以减小摩擦和磨损，提高传动效率和精度。在激光切割机、数控机床、印刷设备-HIWIN上银 FSH 上银滚珠丝杆检验报告--HIWIN上银 FSH 上银滚珠丝杆检验报告-

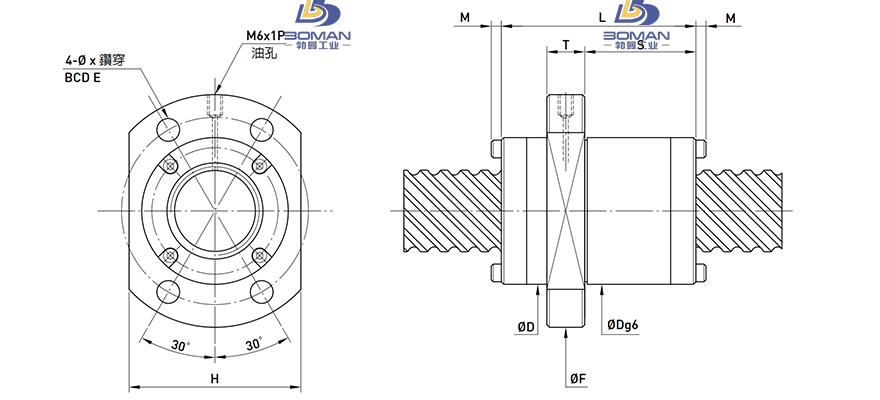

HIWIN上银 FSH 上银滚珠丝杆检验报告 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 13.324 |
|
| 滚珠节圆直径 | 16.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 33 |
|
| 法兰直径 | 58 |
|
| 螺母长度 | 48 |
|
| 螺母安装 | PCD | 45 |
| 额定动负载 | CaN | 860 |
| 额定静负载 | C0aN | 1690 |
| 有效圈数 | 1.8x2 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 35 |
HIWIN上银 FSH 上银滚珠丝杆检验报告此型号部分数据来源于TSUBAKI SMS0810-291C3-B tsubaki数控丝杆螺母
